NCS25304S
- 輸入類型 : LVCMOS
- 輸入端口數 : 1
- 輸出端口數 : 3
- 輸出類型 : LVCMOS
- 器件類型 : Single-Ended Buffer
- Core Supply Voltage(V) : 2.5V,3.3V
- Output Supply Voltage(V) : 2.5V, 3.3V
- Output frequency（Min）（MHz） : DC
- Output frequency（Max）（MHz） : 200
- Additive Jitter(fs) : 35
- Temperature Range : -40 to 85
- Package : 8-pin TSSOP
輸入端口數 : 1
輸出端口數 : 3
輸出類型 : LVCMOS
器件類型 : Single-Ended Buffer
所屬分類
Clock Buffer
NCS25304S
産品描述
産品描述
NCS25304S is a versatile 1：4 clock buffer with high performing characteristics like very low skew and PCI-X compatibility.

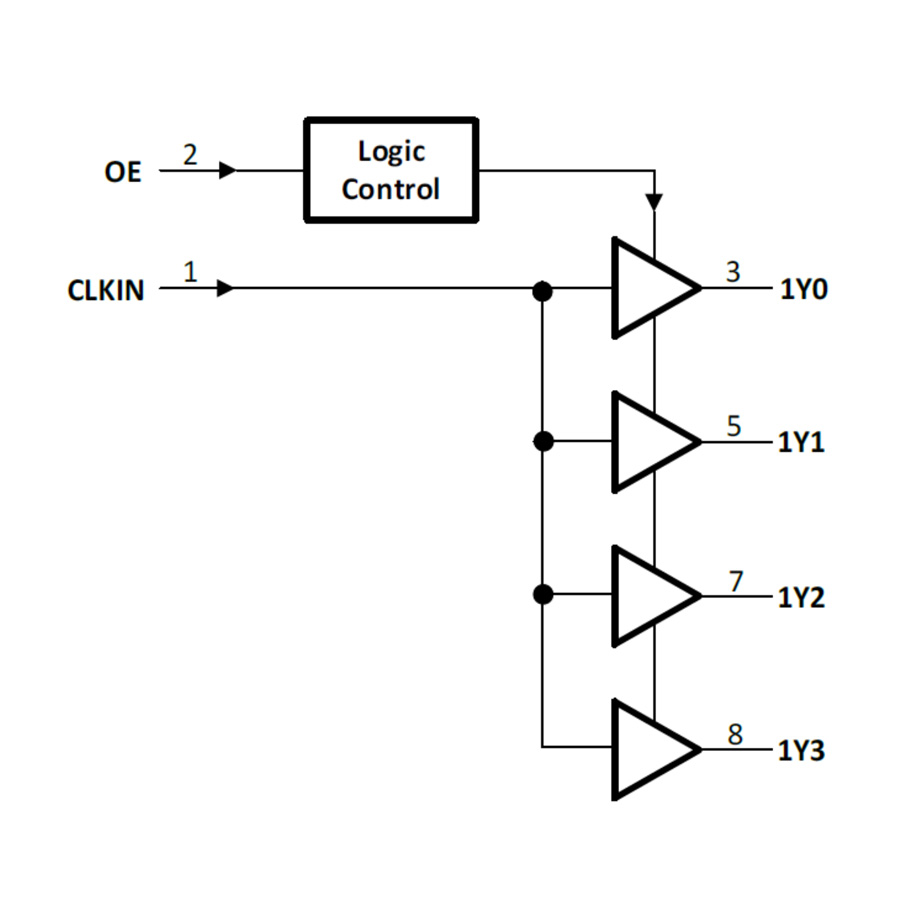

The device outputs a clock signal 1Y [0：3] derived from the input clock signal CLKIN. NCS25304S is specifically designed for applications demanding PCI-X interfaces.
It can be operated from 2.5V or 3.3V power supplies.
産品參數
• High performance 1：4 clock buffer
• Operating frequency：up to 200MHz
• Output skew <100ps
• Compatible with PCI-X interface
• Global output enable control
• Supply voltage：3.3V or 2.5V
• Temperature range：–40°C to 85°C
• Package：8-pin TSSOP
Core Supply Voltage(V)：2.5V,3.3V
Output Supply Voltage(V)：2.5V, 3.3V
Output frequency(Min)(MHz)：DC
Output frequency(Max)(MHz)：200
Additive Jitter(fs)：35
Temperature Range：-40 to 85
Package：8-pin TSSOP
